콘베이어 벨트를 사용하여 대량의 원료를 이송하는 설비에 있어서 원료 중에 혼입되어 있는 각종 금속편은 생산 제품의 품질에 영향을 미치게
되어, 경우에 따라 연속 처리되는 원료의 이동을 단절시키는 원인이 된다.
금속편 검출기는 콘베이어 벨트에 장착하여 ORE, COKES 등의 이송
원료에 혼입된 금속편을 검출하여 벨트정지 장치나 금속편 제거장치등을 동작시켜 사고를 미연에 방지 하기 위한 장치이다.
기본 원리는 검출대상(이송되는 콘베이어 벨트상의 원료)에 자장를 인가하는 발진용 코일로부터 발생한 자장에 대해 원료에 혼입된 금속편의
영향으로 인하여 발생하는 위상차 및 기전력변화를 검출, 신호처리를
통하여 금속편의 통과 여부를 표현한다. |
|
|
| |
 |

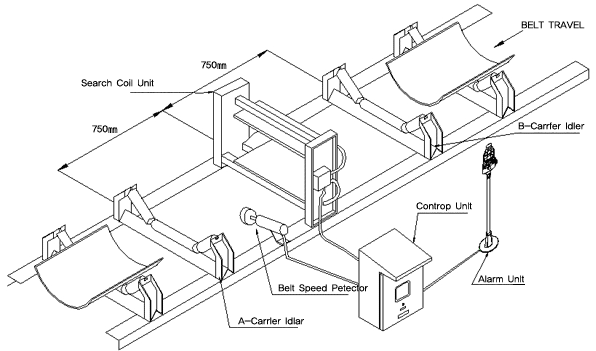

Control Unit(제어반) + Search Coil(검출코일) + 벨트 속도검출기(Belt Speed Detector : OPTION) +
경보기(Alarm Unit : OPTION) |
|
 |
 |
설치 및 조작이 쉽고 간편 |
|
외부 Noise 에 의한 오동작 최소화 |
|
다양한 외부 출력 |
|
감도조절에 의한 금속편 검출 Size 설정 가능 |
|
|
 |
| POSCO, 삼천포 화력 발전소 외 |
|
 |
| EMIC (2003) |
|
|
 |
| 1. Metal Piece Detector (금속편검출기) PMD-100 |
| - 검출 성능(SS41 사각시편 기준) |
| Search Coil 발/수신부 높이가 |
600㎜ 일 때 : 200㎜ × 200㎜ × 10t 이상 |
| |
550㎜ 일 때 : 150㎜ × 150㎜ × 10t 이상 |
| |
500㎜ 일 때 : 100㎜ × 100㎜ × 10t 이상 |
| |
450㎜ 일 때 : 100㎜ × 100㎜ × 10t 이상 |
|
|
|
|
|
|
|
|
|
|
